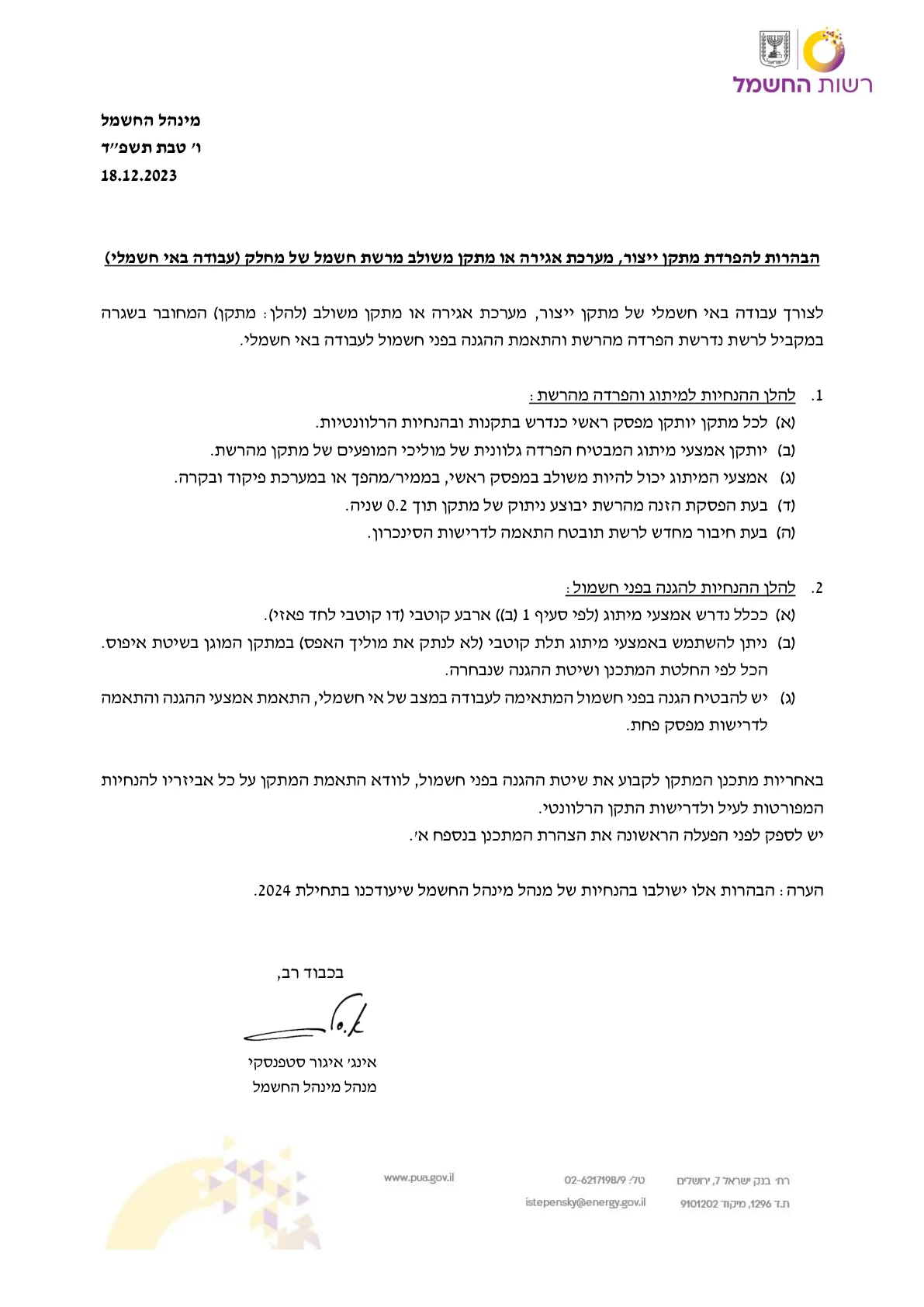

הבהרות להפרדת מתקן ייצור, מערכת אגירה או מתקן משולב מרשת חשמל של מחלק (עבודה באי חשמלי)

(א) לכל מתקן יותקן מפסק ראשי כנדרש בתקנות ובהנחיות הרלוונטיות.

(ב) יותקן אמצעי מיתוג המבטיח הפרדה גלוונית של מוליכי המופעים של מתקן מהרשת.

(ג) אמצעי המיתוג יכול להיות משולב במפסק ראשי, בממיר/מהפך או במערכת פיקוד ובקרה.

(ד) בעת הפסקת הזנה מהרשת יבוצע ניתוק של מתקן תוך 0.2 שניה.

(ה) בעת חיבור מחדש לרשת תובטח התאמה לדרישות הסינכרון.

עמוד המקור

(א) ככלל נדרש אמצעי מיתוג (לפי סעיף 1(ב)) ארבע קוטבי (דו קוטבי לחד פאזי).

(ב) ניתן להשתמש באמצעי מיתוג תלת קוטבי (לא לנתק את מוליך האפס) במתקן המוגן בשיטת איפוס. הכל לפי החלטת המתכנן ושיטת ההגנה שנבחרה.

(ג) יש להבטיח הגנה בפני חשמול המתאימה לעבודה במצב של אי חשמלי, התאמת אמצעי ההגנה והתאמה לדרישות מפסק פחת.

באחריות מתכנן המתקן לקבוע את שיטת ההגנה בפני חשמול, לוודא התאמת המתקן על כל אביזריו להנחיות המפורטות לעיל ולדרישות התקן הרלוונטי.

יש לספק לפני הפעלה הראשונה את הצהרת המתכנן בנספח א'.

הערה: הבהרות אלו ישולבו בהנחיות של מנהל מינהל החשמל שיעודכנו בתחילת 2024.

עמוד המקור

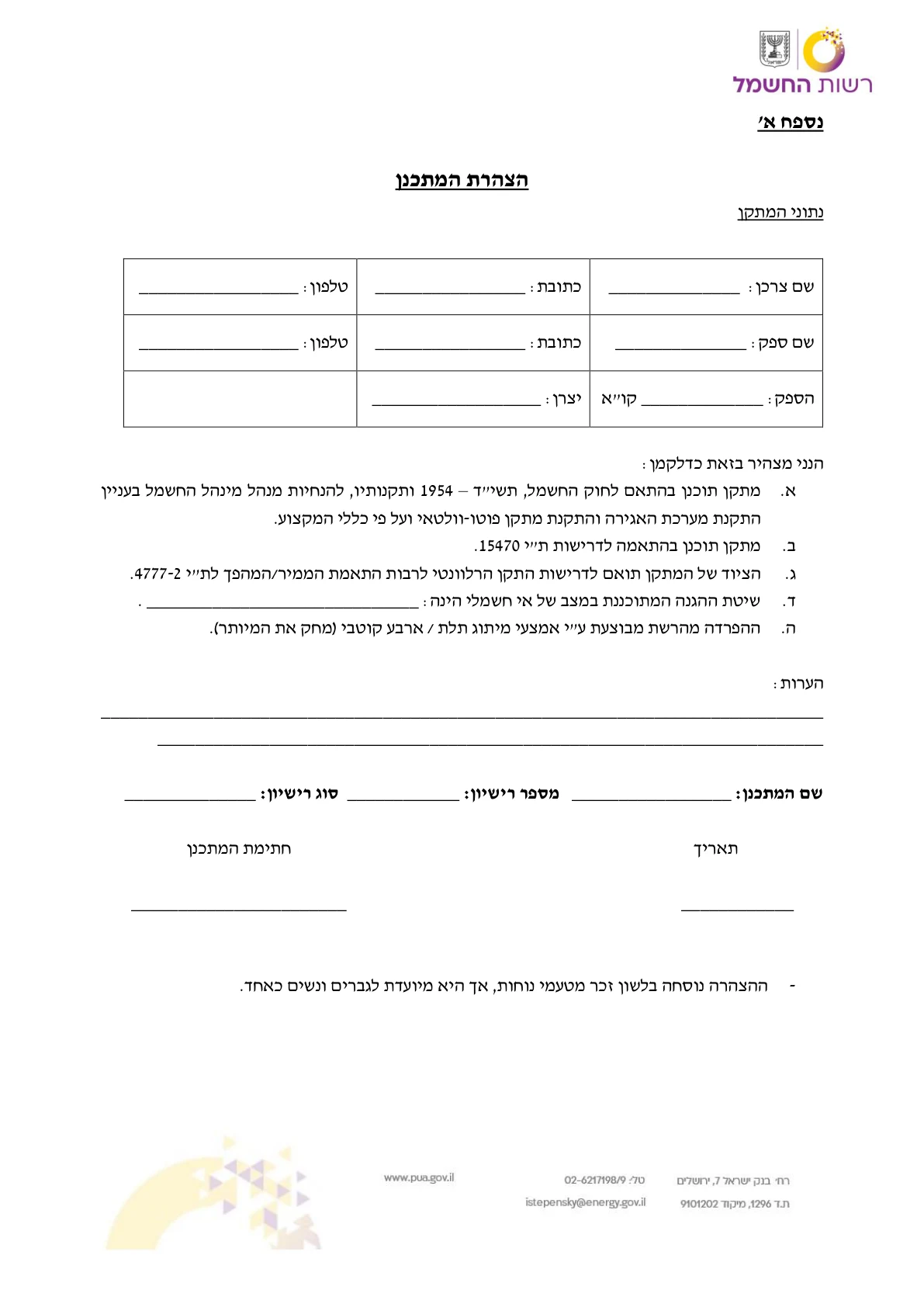

נתוני המתקן

שם צרכן: ______________ כתובת: ________________ טלפון: _________________

שם ספק: ______________ כתובת: ________________ טלפון: _________________

הספק: _____________ קו״א יצרן: __________________

הנני מצהיר בזאת כדלקמן:

א. מתקן תוכנן בהתאם לחוק החשמל, תשי״ד – 1954 ותקנותיו, להנחיות מנהל מינהל החשמל בעניין התקנת מערכת האגירה והתקנת מתקן פוטו-וולטאי ועל פי כללי המקצוע.

ב. מתקן תוכנן בהתאמה לדרישות ת״י 15470.

ג. הציוד של המתקן תואם לדרישות התקן הרלוונטי לרבות התאמת הממיר/המהפך לת״י 4777-2.

ד. שיטת ההגנה המתוכננת במצב של אי חשמלי הינה: _____________________________.

ה. ההפרדה מהרשת מבוצעת ע״י אמצעי מיתוג תלת / ארבע קוטבי (מחק את המיותר).

הערות: _____________________________________________________________________________

שם המתכנן: _________________ מספר רישיון: ____________ סוג רישיון: ______________

תאריך: ____________ חתימת המתכנן: _______________________

ההצהרה נוסחה בלשון זכר מטעמי נוחות, אך היא מיועדת לגברים ונשים כאחד.
