מיתקני חשמל בחצרים חקלאיים במתח עד 1000 וולט

בתקנות אלה –

"איפוס" – כהגדרתו בתקנות הארקות ואמצעי הגנה;

"הארקת הגנה" – כהגדרתה בתקנות הארקות ואמצעי הגנה;

"זרם פחת" (residual current) – סכום וקטורי של הזרמים במוליכים חיים של מעגל בנקודה כלשהי שבו;

"חצרים חקלאיים" – מקום המשמש לצרכים חקלאיים, ובכלל זה מבנה המשמש לגידול בעלי חיים ולטיפול בהם, או לאחסון ולעיבוד של מזון לבעלי חיים או של דשנים, חממה ובריכת מדגה, ולמעט שטחים המשמשים לגידולי שדה, מטעים ופרדסים;

"IPXXX" – דרגת הגנה כמשמעותה בתקן ישראלי ת"י 981;

"מפסק פחת" – מפסק המיועד לנתק אוטומטית מיתקן חשמלי המוגן על ידו ממקור הזינה במקרה של הופעת זרם פחת כתוצאה מקצר לאדמה;

"מתח נמוך" – מתח בין מוליכים העולה על 24 וולט ואינו עולה על 1000 וולט;

"מתח נמוך מאוד" – מתח בין מוליכים שאינו עולה על 24 וולט;

"קו" – מעגל המחבר לוח חשמל בזרם חילופין למקור אספקה או מקור זינה, ישירות או דרך מבטח, ובמיתקנים כמפורט להלן – גם לחלק המיתקן המפורט לצידם:

(1) במיתקן ייצור, לרבות מיתקן פוטו-וולטאי – למהפך או לממיר;

(2) במיתקן אגירה – לממיר;

(3) במיתקן מסוים אחר שאישר המנהל – לחלק שאישר המנהל לגבי אותו מיתקן ובהתאם לתנאים שיקבע לגביו;

"תקנות הארקות ואמצעי הגנה" – תקנות החשמל (הארקות ואמצעי הגנה מפני חישמול במתח עד 1000 וולט), התשנ"א-1991;

מונחים אחרים בתקנות אלה יפורשו כמשמעותם בחוק ובתקנות אחרות שלפיו.

(א) לא יתכנן אדם, לא יתקין ולא יפקח על התקנה, לא יבדוק ולא יתקן מיתקן חשמלי בחצרים חקלאיים אלא אם כן הוא חשמלאי.

(א1) לא יתקין אדם מיתקן חשמלי בחצרים חקלאיים אלא לפי תוכנית שתוכננה על ידי מתכנן המיתקן (להלן – התוכנית).

(ב) כל ציוד חשמלי המותקן בחצרים חקלאיים יתאים לתקן החל עליו.

(א) הגנה בפני חישמול תהיה כנדרש בתקנות החשמל (הארקות ושיטות הגנות בפני חישמול במתח עד 1000 וולט), התשמ"ד-1984, ואולם –

(1) המיתקן יהיה מוגן באמצעי הגנה בפני חישמול באחת משיטות ההגנה האלה: איפוס, הארקת הגנה או מתח נמוך מאוד, בהתאם לקבוע בתוכנית; במיתקן המוגן באמצעי הגנה איפוס או הארקת הגנה, יותקן מפסק פחת אחד או יותר, בהתאם לקבוע בתוכנית, עם זרם הפעלה מרבי כמפורט להלן, לפי העניין:

(א) 0.03 אמפר להגנה על מעגלים סופיים המזינים בתי תקע לזרם נקוב עד 32 אמפר;

(ב) 0.1 אמפר להגנה על מעגלים סופיים המזינים בתי תקע לזרם נקוב מעל 32 אמפר;

(ג) 0.3 אמפר להגנה על קו ללוחות חשמל; לעניין זה, ייחשב המהפך במיתקן פוטו-וולטאי וממיר במיתקן אגירת אנרגיה, כלוח חשמל;

(2) במיתקן קבוע המוגן באמצעי הגנה איפוס או הארקת הגנה יותקן מוליך הארקה גם אם כל המכשירים הם מסוג II.

(א1) על אף האמור בתקנת משנה (א)(1), קו שבין הלוח הראשי של המיתקן לבין הלוח לזרם חילופין של מיתקן פוטו-וולטאי או מיתקן אגירה או לבין חלק שאישר המנהל כאמור בפסקה (3) להגדרה "קו", אפשר שלא יוגן באמצעות מפסק פחת ובלבד שבעל רישיון חשמלאי מהנדס אישר זאת ובהתקיים כל התנאים האלה:

(1) סך זרמי הזליגה מהמהפכים במיתקן פוטו-וולטאי או מהממירים במיתקן אגירה בעבודה תקינה, עולה על 0.3 אמפר;

(2) הקו יוטמן באדמה או יותקן בתעלת כבלים נפרדת משאר המעגלים של המיתקן;

(3) אם הקו מותקן בתעלת כבלים נפרדת לפי פסקה (2), יתקיימו גם שני אלה:

(א) תעלת הכבלים הנפרדת תוגן בפני פגיעות מכניות בהתאם לאמור בתקנה 5 לתקנות החשמל (התקנת מובלים והתיול שבהם במתח שאינו עולה על מתח נמוך), התשס"ג-2002;

(ב) התקנת הכבל בתוך תעלת הכבלים הנפרדת תהיה בהתאם להוראות תקנה 11 לתקנות החשמל (התקנת כבלים במתח שאינו עולה על מתח נמוך), התש"ס-2000.

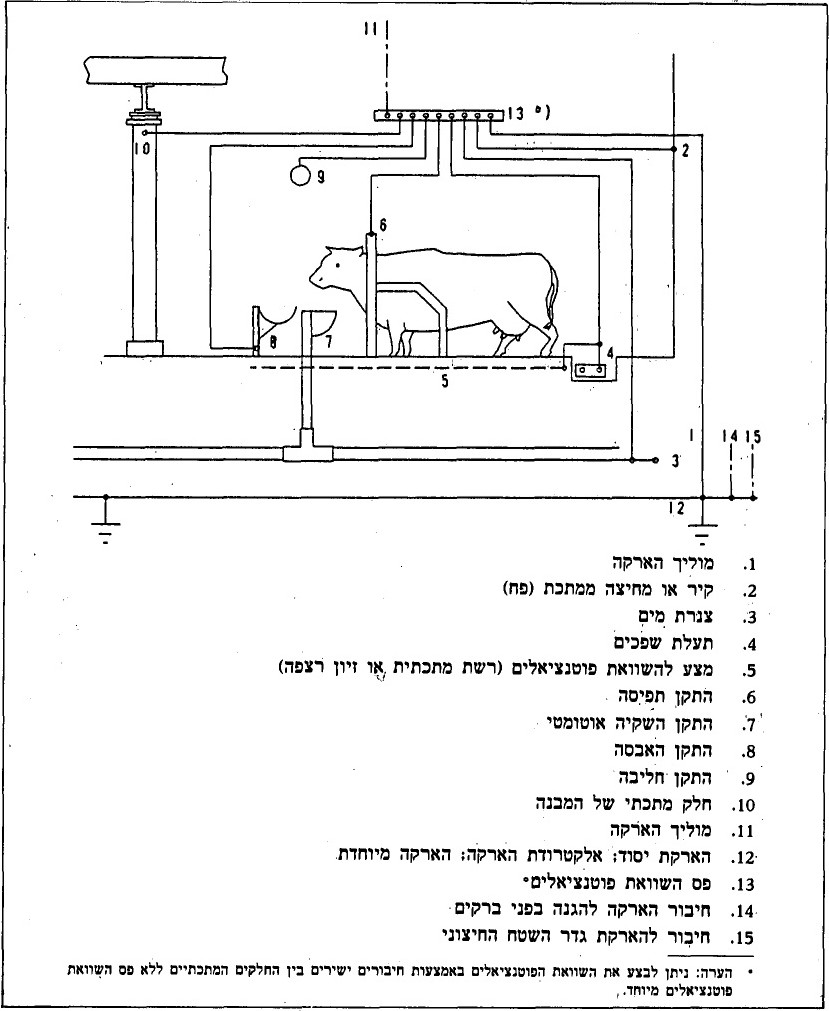

(ב) נמצאים בעלי חיים בחצרים החקלאיים תותקן מערכת להשוואת פוטנציאלים של כל הגופים המתכתיים ותעלות הנוזלים כמתואר באיור שבתוספת.

(ג) הוראות תקנת משנה (א) ותקנת משנה (א1) יחולו גם על מיבני מגורים או מיבנים אחרים הצמודים למיבנים חקלאיים אם קיימת אפשרות של העברת מתח ביניהם כגון על ידי צנרת או חלקי מיבנה.

(ד) מתכנן מיתקן יתכננו בהתאם להוראות תקנה זו, מתקין מיתקן יתקינו בהתאם להוראות תקנה זו, ובודק המיתקן יבדוק בעת בדיקה שהוא מבצע לפי תקנה 19 כי המיתקן עומד בהוראות תקנה זו.

(א) במיתקן קבוע, למעט בלוחות חשמל, ישתמשו בכבלים בלבד. הכבלים יהיו מסוג "טנט" או "טחנט" לפחות, כמשמעותם בתקן ישראלי ת"י 473 והמעטה החיצוני יהיה מחומר פלסטי.

(ב) הכבלים והמובילים יותקנו כך שלא תהיה גישה אליהם לבעלי חיים או שיוגנו מיכנית בפני בעלי חיים.

(ג) בחצרים חקלאיים עבירים לכלי רכב יותקן כבל באדמה או באויר בגובה העולה על 5.0 מטרים מפני הקרקע וזאת לאחר שקיעתו בטמפרטורה 60 צלסיוס; אין להתקין הסתעפות מכבל אוירי בין שתי נקודות חיזוק שלו.

זינת ציוד נייח או מיטלטל תהיה בפתיל בעל תכונות אלה:

(1) מעטה מגומי או מנאופרן;

(2) בידוד גומי בין מוליכים, למתח עד 750 וולט לפחות;

(3) מוליכים שזורים גמישים,

במקומות בהם קיימים תנאים מיכניים או כימיים מסוכנים במיוחד יש להשתמש בפתילים מתאימים או בפתילים עם הגנה מתאימה.

החיבורים החשמליים בין רכיבים שונים הממוקמים על אותה מכונה חקלאית ייקבעו באופן יציב ובר-קיימא.

על אף האמור בתקנה 32(ג) של תקנות החשמל (מעגלים סופיים הניזונים במתח נמוך), התשמ"ה-1984, מותר מעבר פתיל דרך קיר ובלבד שיוגן באמצעות מַכְפֵש מחומר מבדד הבולט משני צדי הקיר.

(א) המיתקן יתוכנן ויותקן כך שניתן יהיה למתג –

(1) את המיתקן בשלמותו;

(2) כל מיבנה נפרד בשלמותו;

(3) חלקי מיבנה מוגדרים, בשלמותם, במידת הצורך.

(ב) המיתוג יחול לפחות על כל מוליכי המופעים ויבוצע באמצעות מפסק שהגישה אליו תהיה נוחה ומצבו "מחובר" או "מופסק" יהיה ברור חזותית.

מכשיר המשמש לצרכים עונתיים בלבד כגון: משאבה לבריכת דגים או מכונה לאריזת סוג מסויים של תוצרת חקלאית, המחובר דרך קבע, ימותג באמצעות מפסק המיועד לצורך זה בלבד שיסומן בהתאם.

מכשיר שהתנעתו הבלתי מבוקרת עלולה לגרום לסכנה, יצוייד בהתקן המבטיח את ניתוקו במקרה של העדר מתח ויחייב פעולה ידנית להפעלתו המחודשת.

(א) ההגנה בפני זרם יתר תותקן תמיד בתחילתו של המעגל בלוח.

(ב) מעגלים עד 50 אמפר יוגנו באמצעות מפסקים אוטומטיים זעירים; מעגלים לזרמים גבוהים יותר יוגנו באמצעות מפסקים אוטומטיים.

(ג) מעגלים המשמשים לתאורה בלבד במתח נמוך יתוכננו ויותקנו לזרמים שלא יעלו על 16 אמפר.

(א) לוחות, שנאים ותיבות חיבורים וסעף יהיו בעלי דרגת הגנה IP54X לפחות או שיוגנו על ידי מיקומם בתיבות מתאימות או בחלל מופרד כגון חדרון.

(ב) מכונות חקלאיות תהיינה בעלות דרגת הגנה של IP44X לפחות אולם תיבות חיבורים, בקרה ופיקוד הממוקמים על מכונות כאמור יהיו בעלי דרגת הגנה של IP54X לפחות.

(א) לא יותקנו בתי תקע בקרבת חומרים דליקים.

(ב) במקומות של סכנה מיכנית מוגברת יותקנו בתי תקע המתאימים לתקן ישראלי ת"י 1109; במקומות של סכנה מוגברת של התפוצצות יש לנהוג כנדרש בתקן ישראלי ת"י 786.

(ג) באותם חצרים חקלאיים תישמר חליפות בין תקעים ובתי תקע המיועדים לאותו מתח, זרם ומספר הקטבים, ואולם אסור שתהיה חליפות בין תקעים ובתי תקע לסוגי מתחים, זרמים או למספר קטבים שונים.

במקומות שבהם קיימת אפשרות של נגיעה במנורות (גופי תאורה) תוך כדי תהליך העבודה החקלאית הרגילה, הן תהיינה מסוג II, ובמקומות שבהם קיימת סכנה מוגברת עקב לחות גבוהה במיוחד או התזת מים על המנורות, הן תהיינה בדרגת הגנה IP54X לפחות.

(א) מכשירי חימום קורנים יותקנו במרחק מתאים מחומר דליק או מבעל חיים, בהתאם להוראות היצרן, אולם לא יפחת המרחק מ-0.5 מטר. במקומות שבהם מצויים קני קש או נסורת לשם ריפוד, אין להשתמש במכשירי חימום קורנים.

(ב) מיתקנים לחימום רצפות או קרקע יותקנו הרחק מחלקי מבנה דליקים, מיתקנים כאמור יהיו –

(1) מסוג II, כשגם מוליכי החימום הם בעלי בידוד כפול; או

(2) מוזנים ממקור זינה מופרד במתח שאינו עולה על 24 וולט.

(א) מכשיר המזין גדר חשמלית וכן מוליכי החיבור המגיעים אליו לא יותקנו במקומות שיש בהם סכנת התלקחות.

(ב) ביציאה של מוליכי החיבור ממבנה יותקן, מחוץ למבנה, התקן הגנה מתאים בפני חדירת מתחי יתר וברקים; התקן ההגנה ייקבע על גבי חומר בלתי דליק או כבה מאליו.

אספקת החשמל למערכות איוורור חיוניות במבנים לגידול בעלי חיים תבטיח את פעולתם התקינה של מיתקנים אלה; במקרים של תקלה במערכת כאמור תינתן התראה בלתי תלויה במתח הזינה של המערכת או תופעל מערכת חילופית; קיימים במבנה מאווררים אחדים, הם יוזנו ממעגלים שונים ויוגנו באמצעות מפסקי מגן שונים.

עבודות תחזוקה במיתקן יתבצעו לכל הפחות אחת לשנה, בידי בעל רישיון חשמלאי המתאים לגודל המיתקן; על מחזיק המיתקן לוודא את ביצוע התחזוקה כאמור; התגלה במיתקן ליקוי או פגם – יתוקנו בהקדם האפשרי; התגלה ליקוי או פגם המהווה סכנה מיידית לנפש או לרכוש – ינותק המיתקן ממתח מייד ולא יחובר מחדש עד שהפגם או הליקוי יתוקן והמיתקן ייבדק על ידי בעל רישיון "חשמלאי בודק" המתאים לגודל המיתקן ויימצא כשיר להפעלה.

מיתקן בחצרים חקלאיים ייבדק בידי בעל רישיון "חשמלאי בודק" המתאים לגודל המיתקן לפני הפעלתו הראשונה ואחת לחמש שנים לפחות מאותו מועד וכן בעת כל שינוי יסודי בו; בתקנות אלה, "שינוי יסודי" – הגדלת חיבור, החלפת לוח או תוספת מעגל.

חובה המוטלת לפי תקנות אלה יראו אותה כמוטלת על מתכנן המיתקן, מתקינו, בעלו, מחזיקו או מפעילו, הכל לפי הענין, והוא כאשר אין כוונה אחרת משתמעת.

תקנות אלה יחולו על כל מיתקן בחצרים חקלאיים שהותקן או שנעשה בו שינוי יסודי, לאחר תחילתן.

תחילתן של תקנות אלה שנה מיום פרסומן.
