העמסה והגנה על מוליכים מבודדים וכבלים במתח נמוך

בתקנות אלה –

"זרם" – שיעורו האפקטיבי של הזרם החשמלי (rms);

"זרם הבדיקה הגבוה" (I2) – זרם השימוט (הפסקה) המובטח בתוך זמן המתאים לסוג המבטח;

"זרם העבודה הממושך" (Ib) – הזרם הממושך המרבי שבעבורו תוכנן המעגל;

"זרם העמסת יתר" (Overload Current) – זרם יתר במעגל שאין בו תקלה, הנגרם על ידי העמסת יתר;

"זרם יתר" (Over Current) – זרם העולה על הזרם הנקוב של המבטח ויכול שיהיה זרם העמסת יתר או זרם קצר;

"זרם מתמיד" – זרם שגורם, למעשה, לטמפרטורה קבועה של המוליך;

"זרם מתמיד מרבי" (Iz) – זרם מתמיד של מוליך המעלה את הטמפרטורה של מוליך לטמפרטורה המרבית המותרת בתנאי סביבה אחידים בהתאם לתוספת השנייה ובשיטת ההתקנה בהתאם לתוספת השלישית;

"זרם מתמיד מרבי מתוקן" (I'z) – ערך הזרם של מוליך המחושב כמכפלה של Iz במקדמי התיקון לפי הטבלאות שבתוספת הראשונה;

"זרם נקוב" – הזרם שבעבורו תוכנן הציוד החשמלי;

"זרם נקוב של מבטח" (In) – הזרם הרשום על מבטח או הזרם שאליו הוא כוונן;

"זרם עמידה בקצר" (Short circuit withstand capacity) – זרם הקצר שאותו יכולים לשאת המעגל או אמצעי המיתוג, במצב "מחובר", לזמן קצר בהתאם לסוג אמצעי המיתוג;

"זרם קצר" (Ik) (Short Circuit Current) – זרם יתר מתמיד המופיע כתוצאה מקצר;

"טמפרטורה אופפת" (Ambient temperature) – הטמפרטורה במעלות צלסיוס בקרבתו המיידית של מוליך בזמן שלא עובר בו זרם;

"כבל" – מוליך יחיד מבודד שיוצר עם מעטה נוסף, או כמה מוליכים מבודדים שאוגדו בתהליך ייצורם במעטה מבדד נוסף משותף;

"כושר הפסקה" (Breaking capacity) – הזרם המרבי אשר מבטח מסוגל להפסיק בלי שיגרום להרס למבטח או לסכנה לאנשים ולסביבה;

"לולאת תקלה" – מסלול זרם קצר ממקור הזינה וחזרה אליו דרך מוליכי זינה, מוליכי הארקה (PE) מוליכי PEN, אלקטרודת הארקה, המסה הכללית של האדמה, הארקת השיטה של מקור הזינה, כולם או מקצתם, כשהם מחוברים בטור או במקביל;

"מבטח" – אבזר הגנה להפסקה אוטומטית של זרם יתר במעגל או קו; מבטח יכול שיהיה נתיך או מפסק אוטומטי;

"מוליך" – גוף המיועד והמתוכנן להעברת זרם חשמלי;

"מוליך אפס" (N) – מוליך המחובר לנקודת האפס של מקור הזינה והנוטל חלק בתמסורת או בחלוקה של אנרגיה חשמלית;

"מוליך PEN" (Protective Earth Neutral) – מוליך המשמש בו-זמנית כמוליך הארקה וכמוליך אפס (N);

"מוליך תווך" – מוליך המחובר לנקודת התווך של מקור הזינה;

"מיתקן חירום" – חלק של מיתקן החשמל, כגון קו או מעגל, החייב להמשיך לפעול, למשך זמן מוגדר, בזמן הפסקת הזינה הרגילה וגם בזמן סכנה, כגון שריפה;

"ממ"ר" – מילימטרים מרובעים;

"מפסק אוטומטי" – מפסק בעל כושר הפסקה של זרם יתר מוגדר, הכולל מנגנון אוטומטי להפסקת מעגל או קו במקרה של זרם יתר, ויכול שיופעל באופן ידני;

"מפסק אוטומטי זעיר" – מפסק אוטומטי שאינו ניתן לכוונון;

"מפסק אוטומטי מגביל זרם קצר" – מפסק אוטומטי שאינו מאפשר לזרם הקצר להגיע למלוא עוצמתו הצפויה וזאת על ידי הפסקתו המהירה;

"מפסק מגן" – מפסק המיועד להפסקה אוטומטית של מיתקן חשמלי ממקור הזינה במקרה של הופעת זרם דלף לאדמה;

"מקדם תיקון" – מקדם המכמת את ההשפעה של שונות התנאים המעשיים השוררים במיתקן המתוכנן, לעומת אלה ששימשו להגדרת הזרם המתמיד המרבי;

"מקדם תיקון משוקלל" (c) – מקדם המתקבל על ידי הכפלת מקדמי תיקון הנוגעים לעניין;

"מקור זינה" – גנרטור, שנאי, ממיר, מיישר זרם, תא ראשוני, מצבר או מקור אחר הזן את השיטה, הכול לפי העניין;

"מתח נמוך" – מתח העולה על מתח נמוך מאוד ואינו עולה על 1,000 וולט בזרם חילופין או על 1,500 וולט בזרם ישר בין שני מוליכים באותה שיטת אספקה;

"מתח נמוך מאוד" – מתח שאינו עולה על 24 וולט בזרם חילופין או 60 וולט בזרם ישר בין שני מוליכים באותה שיטת אספקה;

"קצר" (Short Circuit) – חיבור בעל עכבה נמוכה יחסית הנגרם בשל תקלה בין שתי נקודות או יותר, שקיים ביניהן הפרש פוטנציאלים במצב תקין;

"רשת חשמל" – מערכת מוליכים המותקנים על מבדדים, או כבל עילי או תת-קרקעי או צרור ואבזרים הקשורים בפעולתם, לרבות החיבור למבנה עד להדקי הכניסה למבטח שבכניסה למבנה.

לא יתכנן אדם, לא יתקין, לא יבדוק, לא ישנה כוונון ולא יתקן מבטח אלא אם כן הוא חשמלאי בעל רישיון מתאים לגודל המבטח.

(א) כל מוליך חי, בקו, במעגל או במעגל סופי, שאיננו מוליך אפס (N), מוליך PEN או מוליך תווך מוארק, יוגן על ידי מבטח המגן הן בפני זרם קצר והן בפני זרם העמסת יתר, או על ידי מבטח נפרד לכל ייעוד.

(ב) על אף האמור בתקנת משנה (א) אין צורך בהגנה מפני זרם העמסת יתר, אם מקור הזינה אינו יכול לגרום לזרם העמסת יתר במוליכים או אם המעגל מזין מיתקני חירום.

(ג) חתך מוליך אפס (N) יהיה כזה שימנע חימום יתר של מוליך זה.

מבטח מיועד לאחד מאלה:

(1) להגנה בפני זרם העמסת יתר בלבד (Overload Current);

(2) להגנה בפני זרם קצר בלבד (Short Circuit Current);

(3) להגנה בפני זרם יתר (Over Current) – אם הוא מבטח משותף לשני הייעודים שבפסקאות (1) ו-(2).

במבטח להגנה בפני זרם יתר יתקיימו כל הדרישות בפרקים ג' ו-ד', לפי העניין.

(א) מבטח המגן על מוליך מפני זרם העמסת יתר בלבד, יתאים לכל הדרישות האלה:

(1) Ib ≤ In ≤ I′z

(2) I2 ≤ 1.45 × I′z

(3) I′z = Iz × c

בנוסחה זו –

Ib – זרם העבודה הממושך המרבי;

In – הזרם הנקוב של המבטח או הזרם שאליו הוא כוונן;

I2 – זרם הבדיקה הגבוה;

Iz – זרם מתמיד מרבי;

I'z – זרם מתמיד מרבי מתוקן;

c – מקדם תיקון משוקלל;

ערכים של I2 לסוגים שונים של מבטחים הם:

(ב) אם הטמפרטורה השוררת בלוח שמותקן בו המבטח שונה מטמפרטורת הייחוס בתקנים של המבטח – יש להביא זאת בחשבון בזמן קביעת גודל המבטח.

(ג) ערכי זרם Iz ניתנים בטבלאות שבתוספת השנייה בהתאם לשיטת התקנתם של מוליכים מבודדים וכבלים, כמתואר בתוספת השלישית; הטבלאות חושבו לפי נתונים אלה:

(1) הטמפרטורה המרבית המותרת בזרם Iz היא:

(א) 70°C – אם הבידוד הוא פי.וי.סי (PVC) רגיל או דומיו (להלן – בידוד 70°C);

(ב) 90°C – אם הבידוד הוא פוליאתילן מוצלב (XLPE) או סוגים של בידוד נטול הלוגנים המתאימים לטמפרטורה זו לפי המפרט הטכני של היצרן (להלן – בידוד 90°C);

(2) הטמפרטורה האופפת היא:

(א) באוויר – 35°C;

(ב) באדמה – 30°C;

(3) ההתנגדות התרמית הסגולית של האדמה היא 2.5 מעלות קלווין כפול מטר חלקי וואט (K·m/W);

(4) בתנאים השונים מהאמור בפסקאות (1), (2) ו-(3) יחושב הזרם המתמיד המרבי המתוקן של המוליך I'z כמכפלה של מקדמי התיקון כמפורט בתוספת הראשונה.

(ד) אם מוליך בחתך אחיד עובר כמה קטעים שבהם שוררים תנאים שונים, יחושב הזרם המרבי המתוקן I'z לכל אחד מהקטעים כמפורט בתקנת משנה (ג); לעניין הדרישות המפורטות בתקנת משנה (א), ייבחר הערך הנמוך ביותר של הזרם המרבי המתוקן I'z.

(ה) מתכנן בעל רישיון חשמלאי מהנדס רשאי לסטות מהערכים המתקבלים מהנוסחאות שבתקנה זו, בתנאי שהוא מבסס את חישוביו על תנאי ההתקנה וההעמסה של המעגל או הקו.

(ו) על אף האמור בתקנת משנה (ה), מוליך בעל בידוד 70°C בחתך 1.5 ממ"ר, יוגן באמצעות מבטח בעל זרם נקוב שאינו עולה על 10 אמפר, ומוליך בעל בידוד 70°C בחתך 2.5 ממ"ר, יוגן באמצעות מבטח בעל זרם נקוב שאינו עולה על 16 אמפר.

(ז) מבטח מפני זרם העמסת יתר יכול שיותקן במקום כלשהו במעגל המוגן על ידו, בתנאי שאין לפניו הסתעפות במעלה המעגל או שזרם העבודה הממושך המרבי בהסתעפות נלקח בחשבון בעת בחירת המבטח.

ליד כל מבטח או עליו, יימצא סימון ברור ובר-קיימא המציין את הזרם הנקוב שלו; לגבי מפסק אוטומטי הניתן לכוונון יסומן כאמור זרם הכוונון; לגבי נתיכים יסומן הזרם הנקוב של הנתיכים.

(א) אם משתמשים במבטח משותף להגנת כמה מוליכים המחוברים במקביל בפני זרם העמסת יתר, יתקיימו במוליכים כל התנאים שלהלן:

(1) הם יהיו מאותו חומר;

(2) הם יהיו בחתך שווה;

(3) הם יהיו בעלי אורך שווה;

(4) אבזרי החיבור שלהם ואופן התקנתם יהיו זהים;

(5) זרם ההעמסה יתאים לסוג הבידוד העומד בטמפרטורה הנמוכה ביותר.

(ב) הוסף מוליך במיתקן במקביל למוליך קיים, לא יחולו הוראות תקנת משנה (א), ובלבד שיובטח שזרם העבודה בכל מוליך לא יעלה על זרם I'z שלו.

(א) מבטח להגנה בפני זרם קצר בלבד, יפסיק את זרם הקצר בכפוף לאמור בתקנה 10.

(ב) כושר ההפסקה של מבטח, יהיה גדול מזרם הקצר המרבי הצפוי לעבור דרכו; יכול שהתניה זו לא תחול אם התקיימו כל אלה:

(1) במעלה המעגל מותקן מבטח אחר בעל כושר הפסקה כנדרש בתקנת משנה זו, שיפעל לפני המבטח שכושרו קטן יותר;

(2) המבטח בעל כושר ההפסקה הקטן ביותר יהיה בעל זרם עמידה שיאפשר להעביר, בלא נזק לעצמו או לסביבתו, את זרם הקצר הצפוי עד להפסקתו על ידי המבטח שבמעלה המעגל.

(ג) הוראות תקנת משנה (א) לא יחולו על מוליכים המחברים מקור זינה אל הלוח ובלבד שהקטע שבין מקור הזינה לבין הלוח יהיה קצר ככל האפשר ולא יעלה על 25 מטרים.

(א) חתך מוליכי המעגל ומבטחו יותאמו כך שבזרם קצר ינותק המעגל על ידי מבטחו בתוך זמן שלא יעלה על הזמן המתקבל מהנוסחה שלהלן, אך לא יותר מאשר 5 שניות כנדרש בתקנה 42(א)(2) לתקנות החשמל (הארקות ואמצעי הגנה בפני חישמול במתח עד 1,000 וולט), התשנ"א-1991:

t = (kS / Ik min)²

בנוסחה זו –

S – חתך המוליך בממ"ר;

Ik min – זרם הקצר החד-מופעי הצפוי כאשר הקצר מתרחש בנקודה המרוחקת ביותר של המעגל;

t – משך קיום הקצר, בשניות, שבו מגיע המוליך לטמפרטורה של:

(1) 160°C לבידוד 70°C כאשר הטמפרטורה ההתחלתית היא 70°C;

(2) 250°C לבידוד 90°C כאשר הטמפרטורה ההתחלתית היא 90°C;

k – מקדם לפי הטבלה שלהלן:

(ב) כאשר t קטן מ-0.1 שנייה או כאשר המפסק הוא מסוג המגביל זרם קצר, ייבחר המבטח אשר בו הולם החום (Heat Shock)

∫₀ᵗ I²(t) dt

לא עולה על ערך (k²s²):

∫₀ᵗ I²(t) dt ≤ k²S²

בנוסחה זו –

I(t) – זרם רגעי המשתנה עם הזמן;

∫₀ᵗ I²(t) dt – ערך הולם החום בהתאם לנתוני יצרן המבטח.

(ג) כאשר משך קיום הקצר (t) כהגדרתו בתקנת משנה (א) עולה על 5 שניות, יש להתקין להגנה בפני זרם קצר לאדמה, נוסף על המבטח, גם מפסק מגן; מפסק המגן שיותקן כאמור יהיה כזה שלולאת התקלה תאפשר פיתוח זרם תקלה שהוא פי 10 לפחות מזרם ההפעלה של מפסק המגן; מפסק מגן כאמור יהיה בעל כושר הפסקה מזערי של זרם הקצר לאדמה הצפוי בתחילת המעגל; זרם העמידה של מפסק המגן יעמוד בדרישות תקנה 9(ב)(2).

(א) מבטח להגנה בפני זרם העמסת יתר ומבטח להגנה בפני זרם קצר יותקנו בכל הסתעפות של מעגל שבה חלה הקטנה בכושר ההעמסה של המוליך עקב הקטנת חתכו, שינוי אופן התקנתו או שינוי סוג הבידוד.

(ב) קיים במעלה מעגל מבטח בפני זרם קצר, המגן עד לסיום המעגל על המוליכים שבהם חלה הקטנת כושר ההעמסה, אין חובה להתקין הגנה נוספת בפני זרם קצר בלבד.

(ג) בהסתעפות כמתואר בתקנת משנה (א) שאורכה אינה עולה על 3 מטרים ושאופן התקנתה מקטין עד לסבירות מזערית היווצרות קצר, אין חובה להתקין הגנה נוספת בפני זרם קצר בלבד.

(ד) בהסתעפות כמתואר בתקנת משנה (א) יכול שהמבטח בפני זרם העמסת יתר בלבד ימוקם במקום כלשהו במעגל, בתנאי שאין כל הסתעפות בין נקודת ההקטנה של כושר ההעמסה לבין המבטח.

(ה) במעגל של דירת מגורים, המוגן באמצעות מבטח בעל זרם נקוב של 16 אמפר, יכול שיסתעף ממוליך בחתך של 2.5 ממ"ר, מוליך בחתך של 1.5 ממ"ר לתאורה בלבד, בתנאי שהזרם הצפוי בהסתעפות אינו עולה על 10 אמפר.

לא יותקן מבטח במקומות אלה:

(1) במוליך PEN;

(2) במוליך האפס (N) אלא אם כן המבטח מפסיק בו-זמנית גם את שאר מוליכי המופעים;

(3) במוליך הארקה (PE);

(4) במוליך חיבור לפס השוואת פוטנציאלים;

(5) במעגל משני של משנה זרם;

(6) במעגל עירור של גנרטור או מנוע לזרם ישר;

(7) במעגל המזין התקן התרעה חיוני כגון צופר או מעגל פיקוד שהפסקתו כרוכה בסכנה.

(א) בעל רישיון חשמלאי בודק כמשמעותו בסימנים י' עד י"ב בפרק השני לתקנות החשמל (רישיונות), התשמ"ה-1985, יבדוק הגנה של מוליך מבודד או של כבל, לפני הפעלה ראשונה של המיתקן או לאחר שינוי יסודי בו; לעניין זה, "שינוי יסודי" – שינוי בחתך המוליכים, בחומר המוליכים, בבידוד המוליכים, במספר המוליכים המותקנים במובל, בצורת ההתקנה או בתנאי הסביבה.

(ב) בבדיקה כאמור יש לבדוק ולוודא כי במיתקן מתקיימות דרישות תקנות אלה.

(ג) תוצאות הבדיקות יירשמו ויימסרו לבעל המיתקן, למחזיקו, למפעילו ולאחראי על המיתקן ויישמרו בידם במשך תקופת פעילות המיתקן.

(א) במיתקן בעל זרם נקוב העולה על 160×3 אמפר יבוצעו, אחת לשנה, בדיקות אלה:

(1) כוונון המפסקים האוטומטיים בהתאם לרשום בסימון המבטח;

(2) בדיקה שהזרם הנקוב של המבטחים מתאים לתכניות המעודכנות של המיתקן;

(3) בדיקה שחיבורי המוליכים מהודקים היטב ולא נראים עליהם סימני חימום יתר.

(ב) חשמלאי בעל רישיון המתאים לגודל המיתקן ולייעודו, יבצע את הבדיקות והתוצאות יירשמו ויימסרו לבעל המיתקן, למחזיקו, למפעילו ולאחראי על המיתקן ויישמרו בידם למשך כל תקופת הפעילות של המיתקן.

(ג) מתקין של מיתקן כאמור בתקנת משנה (א) יציג על גבי המיתקן הודעה בדבר חובת הבדיקה התקופתית לפי תקנה זו.

(ד) הוראות תקנה זו לא יחולו לגבי מיתקן של בעל רישיון ספק שירות חיוני לפי חוק משק החשמל, התשנ"ו-1996.

חובה המוטלת לפי תקנות אלה יראו אותה כמוטלת על מתכנן המיתקן, על מתקינו, על בודקו, על בעליו, על מחזיקו או על מפעילו, הכול לפי העניין, והוא אם אין כוונה אחרת משתמעת.

תקנות החשמל (העמסה והגנה של מוליכים מבודדים וכבלים עד 1,000 וולט), התשנ"ג-1992 – בטלות.

(א) תחילתן של תקנות אלה שישה חודשים מיום פרסומן.

(ב) על אף האמור בתקנת משנה (א), מותר לפעול לפי תקנות אלה החל ביום פרסומן.

(א) תקנות אלה יחולו על מוליכים מבודדים וכבלים למתח נמוך.

(ב) תקנות אלה לא יחולו על –

(1) מוליכים מבודדים וכבלים, שאינם חלק ממיתקן;

(2) רשת חשמל עילית, לרבות חיבורים עיליים ותת-קרקעים מהרשת למבנים.

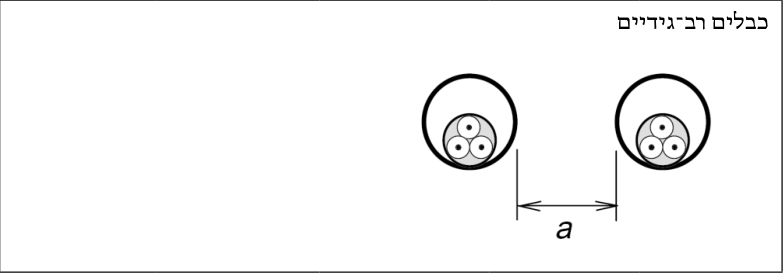

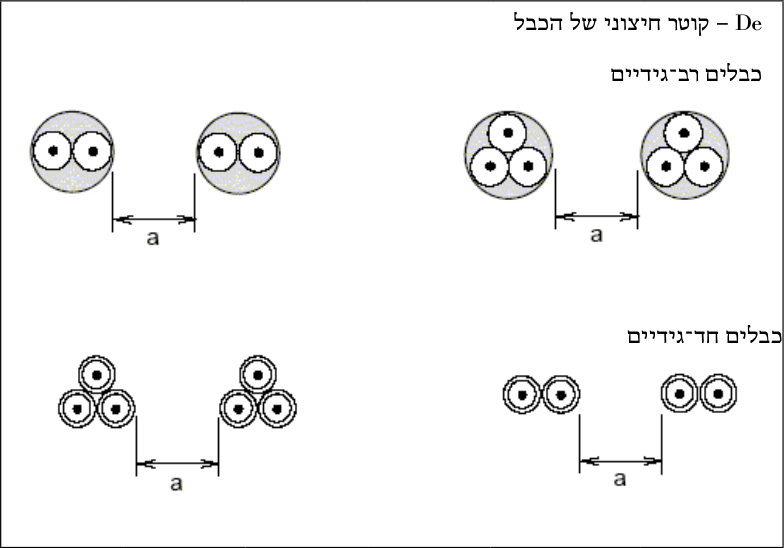

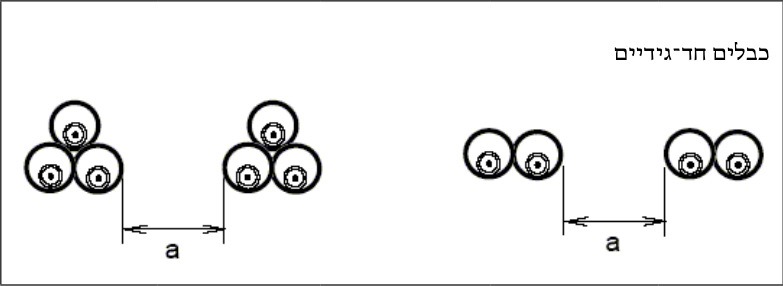

(תקנות 1 ו־6(ג)(4))

(תקנות 1 ו־6(ג))

ערכי זרם מתמיד מרבי Iz של מוליך לפי שיטת התקנתו לפי התוספת השלישית

(תקנות 1 ו־6(ג))

שיטות התקנה של מוליכים וכבלים

שיטת התקנה א

מוליכים מבודדים או כבלים חד־גידיים בצינור שבקיר, עם בידוד תרמי(1)

טבלאות 70.1, 90.1

שיטת התקנה ב

כבלים רב־גידיים בצינור שבקיר, עם בידוד תרמי(1)

טבלאות 70.2, 90.2

שיטת התקנה ג

מוליכים מבודדים או כבלים חד־גידיים במוביל שעל גבי קיר, או בהתקנה באמצעות חבקים. המרחק מהקיר יהיה עד 0.3 כפול קוטר הכבל

טבלאות 70.3, 90.3

שיטת התקנה ד

כבלים רב־גידיים במוביל שעל גבי קיר, או בהתקנה באמצעות חבקים. המרחק מהקיר יהיה עד 0.3 כפול קוטר הכבל

טבלאות 70.4, 90.4

שיטת התקנה ה

מוליכים מבודדים או כבלים חד־גידיים בתוך תעלה על גבי קיר

טבלאות 70.3, 90.3

שיטת התקנה ו

כבלים רב־גידיים בתוך תעלה על גבי קיר

טבלאות 70.4, 90.4

שיטת התקנה ז

מוליכים מבודדים או כבלים חד־גידיים בתוך תעלה תלויה

טבלאות 70.3, 90.3

שיטת התקנה ח

כבלים רב־גידיים בתוך תעלה תלויה

טבלאות 70.4, 90.4

שיטת התקנה ט

מוליכים מבודדים או כבלים חד־גידיים בתוך תעלה חשיפה המשמשת גם שירותים אחרים

טבלאות 70.3, 90.3

שיטת התקנה י

כבלים רב־גידיים בתעלה חשיפה המשמשת גם שירותים אחרים

טבלאות 70.4, 90.4

שיטת התקנה י״א

כבלים חד־גידיים או רב־גידיים בתוך משקוף של דלת או חלון

טבלאות 70.1, 90.1

שיטת התקנה י״ב

כבלים חד־גידיים או רב־גידיים בצמוד לקיר או לתקרה

טבלאות 70.5, 90.5

שיטת התקנה י״ג

כבלים חד־גידיים או רב־גידיים על גבי מגש לא מחורר

טבלאות 70.5, 90.5

שיטת התקנה י״ד

כבלים רב־גידיים על גבי מגש מחורר או מגש רשת

טבלאות 70.7, 90.7

שיטת התקנה ט״ו

כבלים חד־גידיים על גבי מגש מחורר או מגש רשת

טבלאות 70.8, 90.8

שיטת התקנה ט״ז

כבלים רב־גידיים על גבי סולם כבלים

טבלאות 70.7, 90.7

שיטת התקנה י״ז

כבלים חד־גידיים על גבי סולם כבלים

טבלאות 70.8, 90.8

שיטת התקנה י״ח

כבלים חד־גידיים או רב־גידיים בחלל בנוי בתוך מבנה:

(א) כאשר 1.5De ≤ V < 5De

טבלאות 70.4, 90.4

(ב) כאשר 5De ≤ V ≤ 50De

טבלאות 70.3, 90.3

De = קוטר הכבל

שיטת התקנה י״ט

כבלים חד־גידיים או רב־גידיים בתקרה כפולה או ברצפה כפולה (״צפה״):

(א) כאשר 1.5De ≤ V < 5De

טבלאות 70.4, 90.4

(ב) כאשר 5De ≤ V ≤ 50De

טבלאות 70.3, 90.3

De = קוטר הכבל

שיטת התקנה כ

כבל חד־גידי בתוך תעלה משוקעת ברצפה; המכסה הוא בלא פתחי אוורור

טבלאות 70.3, 90.3

שיטת התקנה כ״א

כבלים רב־גידיים בתוך תעלה משוקעת ברצפה; המכסה הוא בלא פתחי אוורור

טבלאות 70.4, 90.4

שיטת התקנה כ״ב

כבלים חד־גידיים בתעלה משוקעת בתוך קיר; המכסה הוא בלא פתחי אוורור

טבלאות 70.3, 90.3

שיטת התקנה כ״ג

כבלים רב־גידיים בתעלה משוקעת בתוך קיר; המכסה הוא בלא פתחי אוורור

טבלאות 70.4, 90.4

שיטת התקנה כ״ד

מוליכים מבודדים בתוך צינור הנמצא בתעלה בלא אוורור, בהתקנה אופקית בלבד:

(א) כאשר 1.5De ≤ V < 20De

טבלאות 70.4, 90.4

(ב) כאשר V ≥ 20De

טבלאות 70.3, 90.3

De = קוטר הכבל

שיטת התקנה כ״ה

מוליכים מבודדים בצינור בתעלת כבלים ברצפה, כאשר התעלה פתוחה או מכוסה במכסה עם פתחי אוורור(2)

טבלאות 70.3, 90.3

שיטת התקנה כ״ו

כבלים רב־גידיים בצינור בתעלת כבלים ברצפה, כאשר התעלה פתוחה או מכוסה במכסה עם פתחי אוורור(2)

טבלאות 70.4, 90.4

שיטת התקנה כ״ז

כבלים חד־גידיים או רב־גידיים בתעלת כבלים במישור אופקי או אנכי, כאשר התעלה פתוחה או מכוסה במכסה עם פתחי אוורור(2)

טבלאות 70.3, 90.3

שיטת התקנה כ״ח

מוליכים מבודדים או כבלים חד־גידיים בצינור בתוך קיר(3)

טבלאות 70.3, 90.3

שיטת התקנה כ״ט

כבלים רב־גידיים בצינור בתוך קיר(3)

טבלאות 70.4, 90.4

שיטת התקנה ל

כבלים חד־גידיים או רב־גידיים בצינור או בתעלה בנויה בתוך האדמה

טבלאות 70.6, 90.6

שיטת התקנה ל״א

כבלים חד־גידיים או רב־גידיים טמונים באדמה במישרין עם או בלי כיסוי מגן(4)

טבלאות 70.6, 90.6

(1) מתייחס לשכבת בידוד תרמי, שבתוך הקיר, בעל מוליכות תרמית של 10 W/m²·K, לפחות.

(2) מומלץ ששיטת התקנה זו תיושם רק באזורים שהכניסה אליהם מותרת לאנשים מורשים בלבד, כדי למנוע הצטברות של לכלוך וחומרים דליקים בתעלה.

(3) ההתנגדות התרמית סגולית של חומר הבנייה תהיה 2 K·m/W, לכל היותר.

(4) טבלאות ההעמסה (Iz) לשיטת התקנה של כבלים במישרין באדמה, מתייחסות להתנגדות תרמית סגולית של הקרקע 2.5 K·m/W; אם בידי המתכנן מצויים נתונים על התנגדות תרמית סגולית של קרקע נמוכה יותר, ניתן לנצל את הגדלת ההעמסה של הכבל בהתאם למקדמי התיקון שבטבלאות של התוספת הראשונה; מקדמי התיקון האמורים אינם חלים על שיטת התקנה ל״א.
